Repetidoras y accesorios para GNSS

En esta sección presentamos la principal gama de productos y accesorios disponibles para resolver los problemas de cobertura de señal GNSS. Existen más dispositivos y opciones, así que no dude en contactarnos para consultar dudas u otras opciones y equipos.


Una de las más importantes ventajas que proporciona una repetidora GNSS, es que las aplicaciones y navegadores de geolocalización satelital al moverse de un área cubierta o interna hacia el exterior, el receptor GNSS rastrea instantáneamente la ubicación en vez de proceder a una adquisición de satélites que requiere mucho tiempo.



Repetidoras GNSS

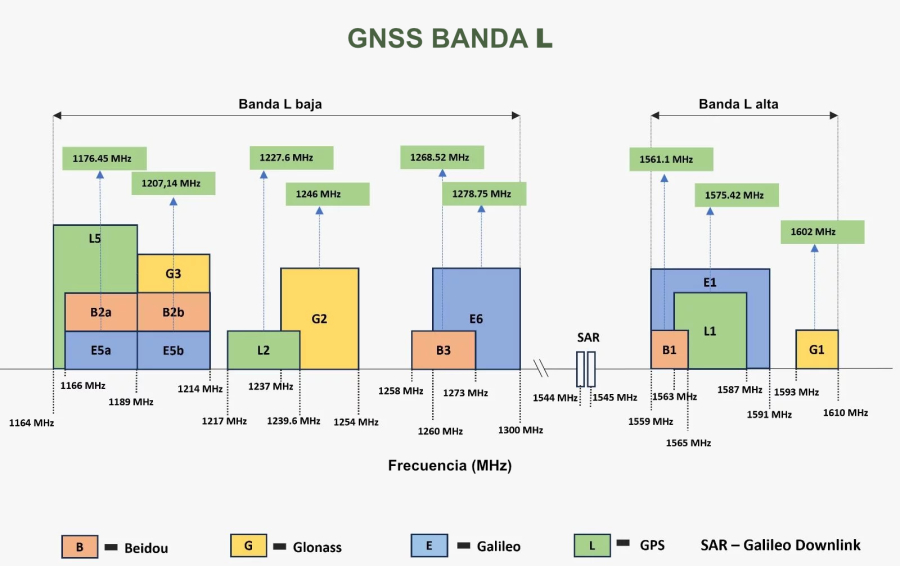

Bandas de frecuencia según constelación:

L1 L2 E1 G1 B1
GPS GPS GALILEO GLONASS BEIDOU
1.57542 GHz 1.2276 GHz 1.57542 GHz 1.602 GHz 1.561 GHz

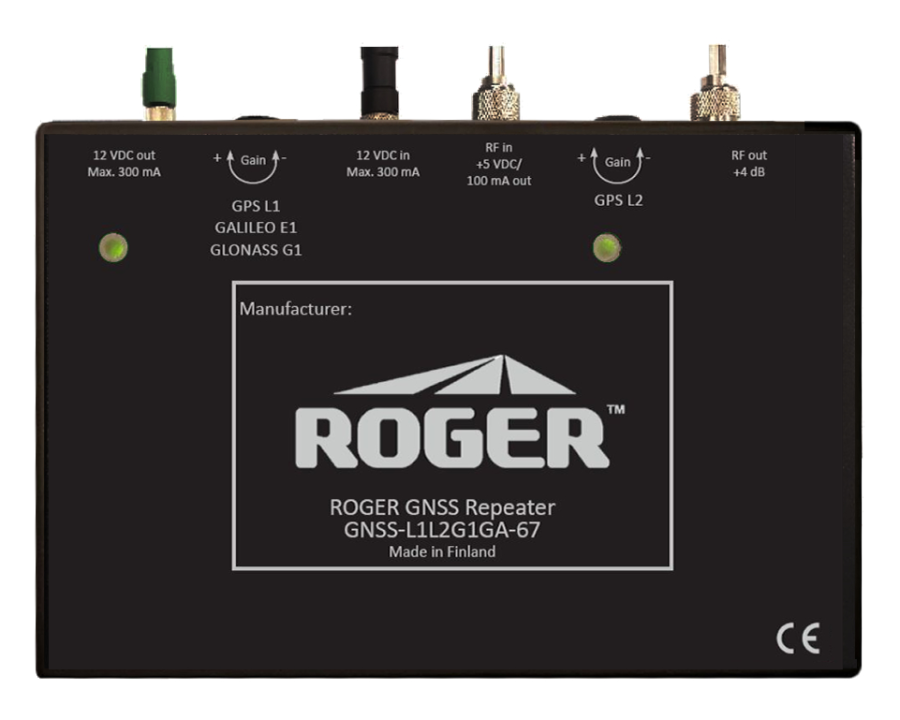

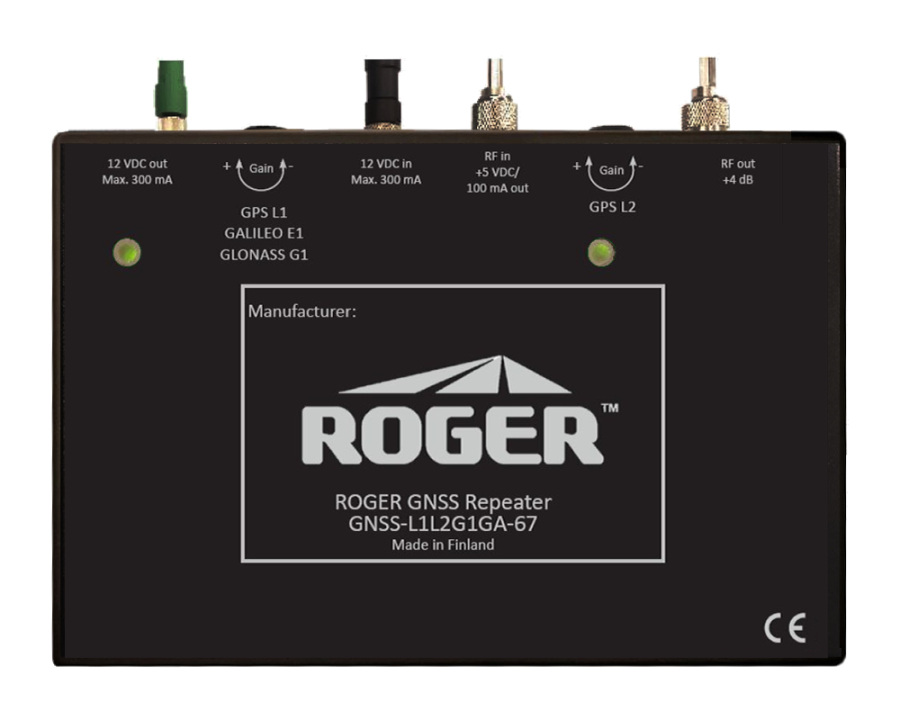

GNSS-L1L2G1GA-67                            IP67

Frecuencias:                L1, L2, E1, G1, B1

Ganancia Promedio:  > 40 dB

Regul. de Ganancia:   L1, E1, G1, B1 de 0 a 40 dB

Regul. de Ganancia:   L2 de 0 a 40 dB

Impedancia:                 50 ohmios

Conectores RF:           TNC-hembra

Ganancia amp. int.:   +12 dB

Gan. salida RF:           +4 dB

Ant. Tx interna:          +4dBd, RHCP polarizada

Temp. de Trabajo:     -40 a +75 °C

Alimentación:            + 12 VDC (conector M8)

Alimt. a Antena:        + 5 VDC, 100 mA

Fuente de aliment:   +12VDC/1600mA (no incl.)

Dimensiones:             244 x 165 x 64 mm

Peso:                             710 g

Limitación automática de ganancia.
Prevención de oscilación con indicador
.

Distancia de cobertura: Ver Nota (1)

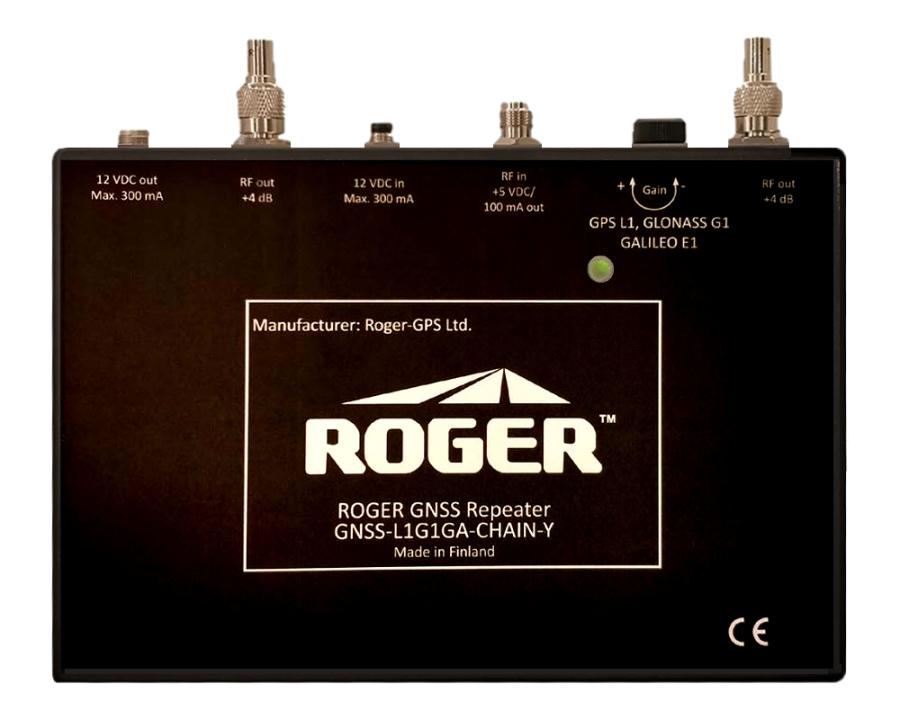

GNSS-L1G1GA-CHAIN-Y                    IP67

Frecuencias:                L1, E1, G1, B1

Ganancia Promedio:  > 40 dB

Regul. de Ganancia:   L1, E1, G1, B1 de 0 a 40 dB

Impedancia:                 50 ohmios

Conectores RF:           TNC-hembra

Salidas RF:                   2 x +4 dB

Gan. salida RF:           +4 dB

Ant. Tx interna:          +4dBd, RHCP polarizada

Temp. de Trabajo:     -40 a +75 °C

Alimentación:            + 12 VDC (conector M8)

Alimt. a Antena:        + 5 VDC, 100 mA

Fuente de aliment:   +12VDC/1600mA (no incl.)

Dimensiones:             243 x 160 x 63 mm

Peso:                             690 g

Limitación automática de ganancia.
Prevención de oscilación con indicador.

 Distancia de cobertura: Ver Nota (1)

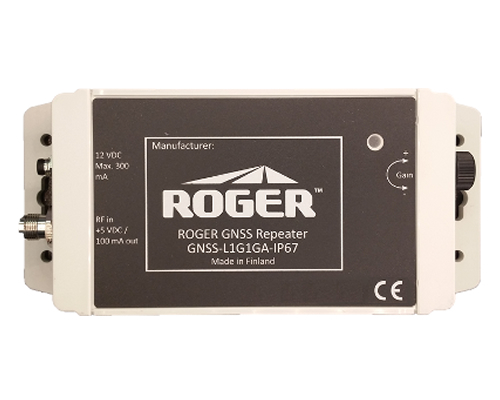

GNSS-L1G1GA-IP67                           IP67

Frecuencias:                L1, E1, G1, B1

Ganancia Promedio:  > 40 dB

Regul. de Ganancia:   de 0 a 40 dB

Impedancia:                 50 ohmios

Conector RF ent.:       TNC-hembra

Ant. Tx interna:          +4dBd, RHCP polarizada

Temp. de Trabajo:     -25 a +55 °C

Alimentación:            + 12 VDC (conector M8)

Alimt. a Antena:        + 5 VDC, 100 mA

Fuente de aliment:   +12VDC/300mA (no incl.)

Dimensiones:             200 x 89 x 39 mm

Peso:                             290 g

Limitación automática de ganancia.
Prevención de oscilación con indicador.

 Distancia de cobertura: Ver Nota (1)

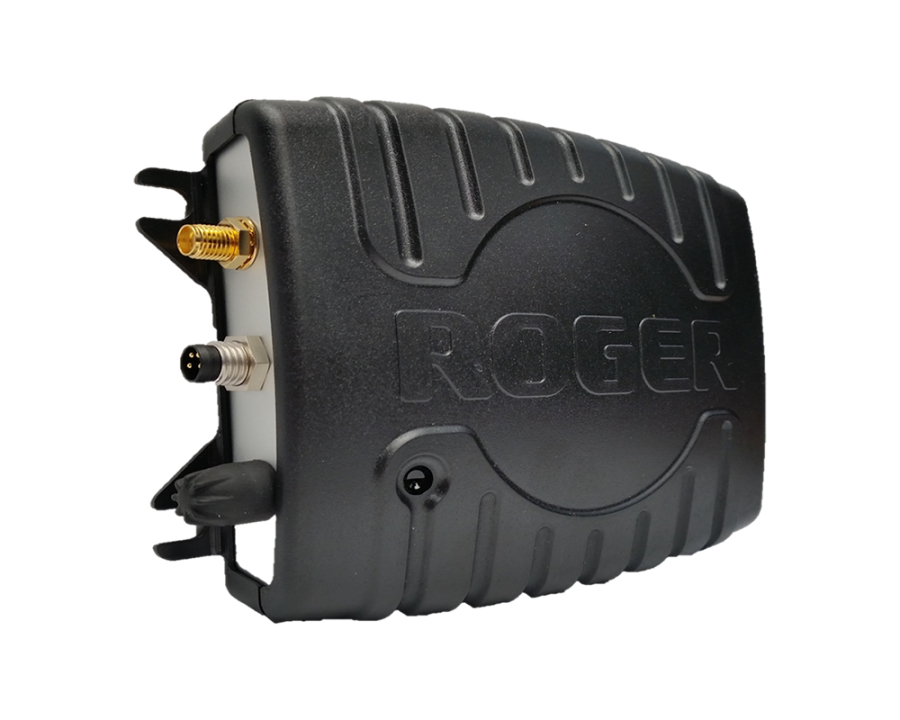

GNSS-L1G1GA                                   IP51

Frecuencias:                L1, E1, G1, B1

Ganancia Promedio:  > 40 dB

Regul. de Ganancia:   de 0 a 40 dB

Impedancia:                 50 ohmios

Conector RF ent.:       SMA-hembra

Ant. Tx interna:          +4dBd, RHCP polarizada

Temp. de Trabajo:     -25 a +55 °C

Alimentación:            + 12 VDC (conector M8)

Alimt. a Antena:        + 5 VDC, 100 mA

Fuente de aliment:   +12VDC/300mA (no incl.)

Dimensiones:             110 x 143 x 28 mm

Peso:                             165 g

Limitación automática de ganancia.
Prevención de oscilación con indicador.

Distancia de cobertura: Ver Nota (1)

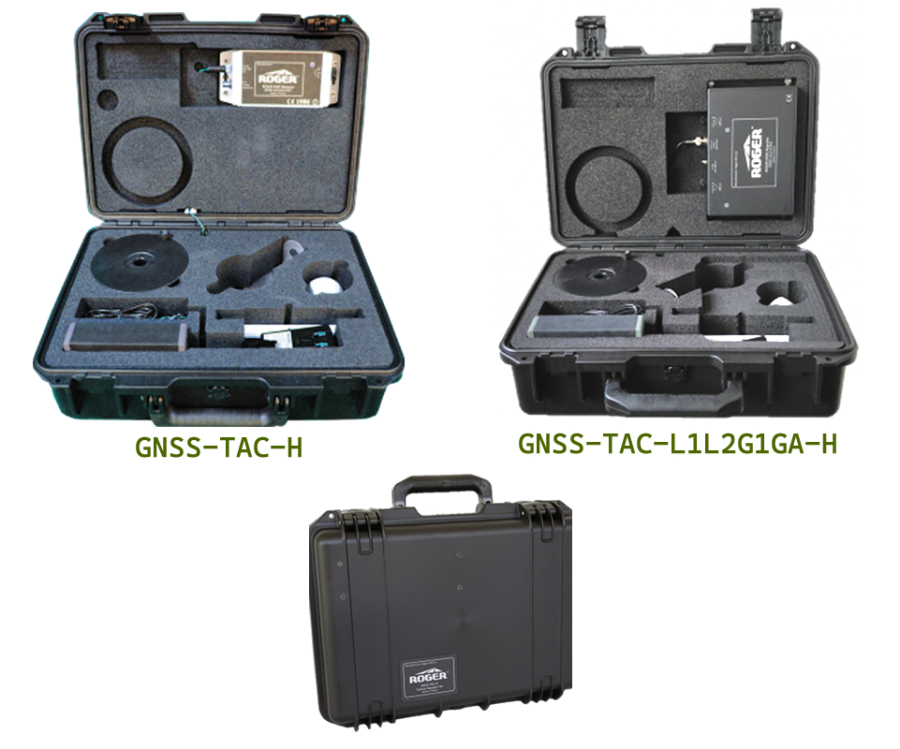

GNSS TACTICAL - OPSEC

Kit o Pack portátil de repetidor táctico con sus accesorios en maleta compacta y robusta. Solución ideal para las operaciones de emergencia, seguridad pública, misión crítica y servicio en campo, para aquellas aplicaciones o dispositivos que requieran de geolocalización o sincronismo de tiempo. Sólo es necesario fijar la antena en un sitio apropiado y estará listo para su uso. No se necesita una conexión de alimentación eléctrica fija si se utiliza la opción de la batería (Ah).

Protección al agua, polvo, impactos, vibraciones y golpes.



GNSS-TAC-H                               L1, E1, G1, B1

GNSS-TAC-L1L2G1GA-H         L1, L2, E1, G1, B1

Notas (1) y (2):

(1) La cobertura en el interior es de aproximadamente una distancia de 50 metros sujeto a variaciones que dependen del lugar de instalación (altura, material y obstrucciones adyacentes) y otros factores.

(2) Al pie de página encontrará una explicación de la clasificación del grado de protección IP51 / IP67.

Elementos de distribución y amplificadores

Estos son elementos y dispositivos para amplificar cuando la señal es muy débil y para realizar la distribución de la señal utilizando splitters (distribuidor / divisor / repartidor).

GNSS A / AS / S / S2                       IP67

GNSS-A-IP67     - Amplificador en línea

Ganancia +16dB en L1, L2, E1, G1, B1

Incluye filtro para eliminar señales no deseadas

Peso: 135 gr.

GNSS-S-IP67     - Distribuidor (Divisor/Splitter)

Bandas de frecuencia: L1, L2, E1, G1, B1

Salidas: 1 puerto de -4 dB y 4 puertos de -12 dB.

Peso: 465 gr.

GNSS-S2-IP67     - Distribuidor (Divisor/Splitter)

Bandas de frecuencia: L1, L2, E1, G1, B1

Salidas: 2 puertos de -4 dB.

Peso: 385 gr.

GNSS-AS-IP67   - Amplif. / Distribuidor (Splitter)

Ganancia +16dB en L1, L2, E1, G1, B1

Salidas: 2 puertos de +4 dB y 1 puerto de +12dB.

Incluye filtro para eliminar señales no deseadas.

Peso: 430 gr.





Impedancia: 50ohmios

Conectores RF: TNC-hembra

Conector Alimentación: M8

Temp de -40 a +75 °C

Medidas 220 x 148 x 39mm

Todas estas unidades son IP67

Leer Nota (3) en relación a los puertos de salida

GNSS A / AS / S / S2                          IP51

GNSS-A         - Amplificador en línea

Ganancia +16dB en L1, L2, E1, G1, B1

Incluye filtro para eliminar señales no deseadas

Peso: 135 gr.

GNSS-S          - Distribuidor (Divisor/Splitter)

Bandas de frecuencia: L1, L2, E1, G1, B1

Salidas: 1 puerto de -4 dB y 4 puertos de -12 dB.

Peso: 135 gr.

GNSS-S2       - Distribuidor (Divisor/Splitter)

Bandas de frecuencia: L1, L2, E1, G1, B1

Salidas: 2 puertos de -4 dB.

Peso: 185 gr.

GNSS-AS       - Amplif. / Distribuidor (Splitter)

Salidas, 3 configuraciones para L1, L2, E1, G1, B1:

Modo AS: 2 puertos de +4dB y 1 puerto de +12dB

Modo S:   2 puertos  de -12dB y 1 puerto de -4 dB

Modo A:  1 puerto de + 16 dB

Incluye filtro para eliminar señales no deseadas.

Peso: 195 gr.



Impedancia: 50ohmios

Conectores RF: TNC-hembra

Conector Alimentación: M8

Temperatura de Oper. de -25 a +55 °C

Medidas 110 x143 x 28 mm

Todas estas unidades son IP51

Leer Nota (3) en relación a los puertos de salida

GNSS-DCPD5-IP67

Unidad de distribución de conexión eléctrica para la alimentación de repetidoras GNSS. Permite proveer la energía (corriente continua) de hasta cinco (5) repetidoras GNSS de Roger-GPS desde una sola toma de corriente alterna. Para aquellas aplicaciones donde se requiere distribuir varias repetidoras en una sola estructura como naves industriales, estacionamiento, áreas subterráneas y otras.


Características:

  • Indicación de encendido
  • Cables disponibles en 5, 10, 20 y 50 metros
  • Contacto seco para supervisión de estado
  • Cinco (5) salidas de 12 VDC / 500 mA



GNSS sobre Fibra

La fibra óptica es la solución óptima para donde el tendido largo de cable coaxial es un problema como en el caso de señales débiles como las de los sistemas de GNSS. Estos dispositivos ópticos permiten transportar señales desde una antena a un receptor GPS con una degradación mínima de la señal sobre un medio de fibra óptica.


Se utilizarán dos tramos cortos de cable coaxial, uno entre la antena en el exterior hasta una ubicación justo dentro del edificio que termina en un módulo transmisor óptico (Tx). El otro tramo será entre el módulo receptor óptico (Rx) a la entrada de RF de la repetidora de GNSS.


Se puede utilizar este enlace óptico para toda la banda de frecuencias de GNSS.

Nota (3):

  • Todas las unidades pasan el DC del puerto de entrada a el(los) de salida(s)
  • Todos los puertos no utilizados deben ser terminados con una terminación/adaptador de 50 Ohmios

Accesorios

Antenas, cables, conectores, fuentes de poder, protector y otros accesorios.

GNSS-Trimb-bullet

GNSS-TW-3872-ANT
Antena para GPS L1/L2, Glonass G1/G2, Galileo E1 y BeiDou B1, Gan 35 dB (32 min), temp -40 °C to +85°C, peso 185 gr


GNSS-TW-3742-ANT
Antena para GPS L1, Glonass G1, Galileo E1, BeiDou B1 y sistema SBAS, Gan 40 dB, Filtro SAW de alto rechazo, temp -40 °C to +85°C, peso 150 gr, IP67


GNSS-TW-3372-ANT
Antena para GPS L1, Glonass G1, y sistema SBAS, Gan 40 dB, Filtro SAW de alto rechazo, temp -40 °C to +85°C, peso 150 gr, IP67

GNSS-LTNGPROT-1 / K1

Protector de sobretensión eléctrica (supresor de transitorios) de antena con conectores tipo “N” para instalar entre el coaxial y la antena.



GNSS-LTNGPROT-1

Protector sobretensión (impedancia 50 ohmios)


GNSS-LTNGPROT-K1

Protector sobretensión (impedancia 50 ohmios)
Cable coaxial alimentador de antena RF195 de 2 mts (TNCm-TNCm). Dos (2) adaptadores TNC a N.



Todos los dispositivos y equipos utilizados en las telecomunicaciones son muy susceptibles a los transitorios de tensión (como, por ejemplo, corrientes inducidas por la caída de rayos) que pueden introducirse en los cables coaxiales por inducción o impacto directo en la antena o en las proximidades como en torres de comunicaciones, techos metálicos y estructuras similares.

GNSS ANT MOUNT

GNSS-ESM
Base ajustable para montaje de antenas modelo TRIMB-BULLET.


GNSS-ESM-T
Base ajustable para montaje de antenas modelo TW 3372, 3742 y 3872.


GNSS-ANT-L-MOUNT-T
Base metálica fija en “L” para montaje de antenas modelo TW 3372, 3742 y 3872.

Cable coaxial

Cable coaxial RF195 o equivalente.



  1. Opción longitud 20 mteros
  2. Opción longitud 40 metros





Nota:

No disponible para venta individual.

Solo disponibles en los kit / packs que incluyen todo para una instalación básica.

Fuentes de alimentación

GNSS-PS-AC                                                IP51

Entrada: 100-240 VAC 47/63 Hz
Salida: 12 VDC / 1.6 A

Protección cortocircuito, sobrecorriente/sobretens.
Enchufe disponible para toma EU, UK o US.

Por favor notifique el requerido al ordenar.



GNSS-PSU1-IP67                                        IP67

Entrada: 100-240 VAC 50/60 Hz
Salida: 12 VDC / 1.67 A
Temperatura de Oper: -10 to 40°C
Protección cortocircuito, sobrecorriente/sobretens.



GNSS-PS-DC  12/24

Fuente de alimentación o convertidor DC/DC
Entrada 9-36 VDC / 1.0 A máx.
Salida 12 VDC / 1.25 A
Salida Regulada
Aprobación CE y UL

M8 cable de alimentación

GPSR-M8-CALE-1M
Cable de alimentación de eléctrica con conector M8. Longitud 1 metro


GPSR-M8-CALE-10-POWER
Cable de alimentación de eléctrica con conector M8. Longitud 10 metros


GPSR-M8-CALE-20-POWER
Cable de alimentación de eléctrica con conector M8. Longitud 20 metros


GPSR-M8-CALE-40-POWER
Cable de alimentación de eléctrica con conector M8. Longitud 40 metros





Kit o Pack completo de repetidora GNSS



Solicite o consulte con nosotros acerca de nuestros kits o packs que contienen todas las piezas necesarias para una instalación básica y simple. El kit es similar al que se ilustra en esta figura.


El kit incluye una sola repetidora, sea IP51 o IP67, la antena con una base metálica, fuente de poder con conector (enchufe) US, UK o EU, opción de cable coaxial de 20 o 40 metros de longitud. Los conectores de RF se encuentran preinstalados al cable y con el tipo y tamaño adecuado para su correspondiente conexión a la antena y a la repetidora.







All Rights, trademarks, product names, logos, brand referred to in this product page are the property of Roger-GPS Oy.

En esta otra sección de nuestra página web, podrá conseguir ejemplos de uso y aplicaciones de repetidoras de constelación de satélites GNSS:

Nota (2) - Grado de protección:



El grado de protección IP proporciona información detallada sobre el grado de protección que tienen los equipos y dispositivos eléctricos o electrónicos frente a los elementos externos a que estén expuestos. Esta regulada por la norma o estándar IEC 60529:1989 “Degrees of protection provided by enclosures (IP Code)”.  El significado de IP es “Ingress Protection”, en español Protección contra Ingresos y clasifica la protección contra dos tipos de ingresos que son el agua (humedad, lluvia, salpicadura, chorros o inmersión) y los sólidos (desde objetos grandes hasta polvo).


El grado de protección de un equipo o producto estará formado por las siglas IP y dos números. El primer digito numérico corresponde al ingreso o entrada de materiales solidos externos y el segundo dígito es la resistencia al ingreso o entrada de agua. Cada uno de estos dígitos pueden ir desde 0 (sin protección) hasta 9 máxima protección. Hasta la fecha el grado existente más alto es 8.


Incluimos la descripción para los dos tipos de grados de protección ofrecidos para las repetidoras GNSS de Roger-GPS:


IP51 – El primer dígito “5” indica protección alta contra polvo. El segundo dígito “1” indica que soporta goteo eventual de agua.


IP67 – El primer digito “6” es protección completa contra polvo es decir el polvo no debe entrar bajo ninguna circunstancia. El segundo digito “7” indica que debe soportar inmersión en agua, sin filtración alguna a una profundidad de 1 metro durante 30 minutos.


Es importante tomar en consideración que fuente de poder o alimentación debe cumplir con el mismo grado de protección si la repetidora va estar instalada en un entorno de alta humedad a excepción que la fuente este protegido por otros métodos.
